Hackschnitzel Trocknungsanlage

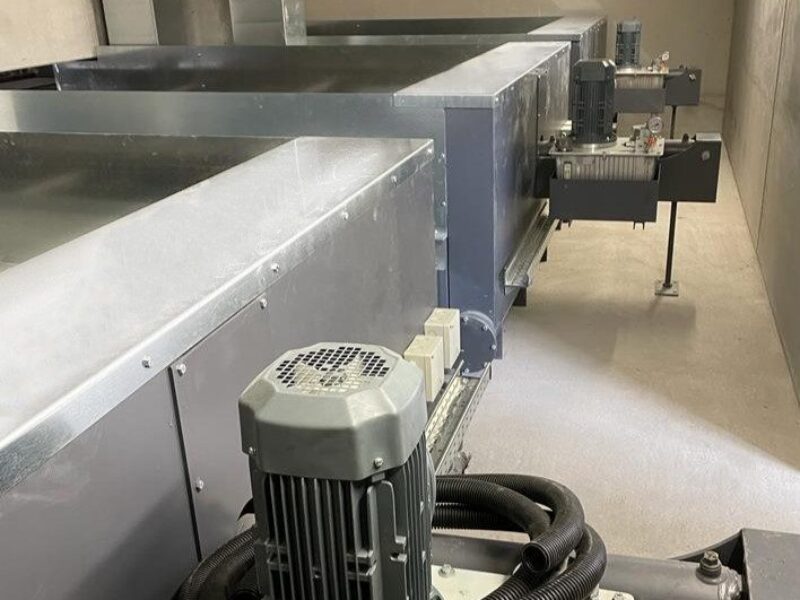

cd2.270 Schubbodentrockner für Hackgut
cd2.270
Der Schubbodentrockner ist eine effiziente und kostengünstige Variante zur Trocknung des Hackgutes.
Für einen optimalen Pyrolyseprozess ist trockenes Hackgut mit einem Wassergehalt von idealerweise ca. 7% erforderlich. Um projektspezifisch diese geringe Restfeuchte zu erreichen, ist der Trockner in Modulbauweise verfügbar.
Durch eine integrierte Siebung kann auch mit minderwertigem Hackgut ein zuverlässiger Betrieb erreicht werden. Grobanteilen und Überkorn werden ausgeschleust, Feinanteile können entweder ausgeschleust oder dem Hackgut wieder beigemengt werden.
Die Fördertechnik zur Anbindung an die Holzgas KWK Anlage durch Querschnecken / Steilschnecken wird projektspezifisch ausgelegt.
Abmessung und Platzbedarf
Der Platzbedarf für die Hackguttrocknungsanlage wird projektspezifisch ermittelt.
- Technisches Grundelement (B x L)
2,95 x 2,45 m
- Trocknungs- und Bunkerelemente
2,75 x 2,45 m
- Hackgut Schütthöhe auf dem Trocknungselement
0,2 bis 0,6 m
- Maximale Schütthöhe Bunkerelem.
3,0 m
Leistungsdaten
- Wirkungsgrad
1,3 kWh th / kg Wasser
- Strombedarf
0,03 kWh el / kg Wasser
Modulbauweise
Je nach erforderlicher Trocknungsleistung werden an das Grundelement 1 bis 5 Trocknungs- und/oder Bunkerelemente montiert. Bunkerelemente unterscheiden sich von den Trocknungselementen dadurch, dass deren Oberfläche keine Schlitze für die Trocknungsluft aufweist. Für eine optimale Auslegung der Trocknungsleistung sind halbe Trocknungs- Bunkerelemente erhältlich.

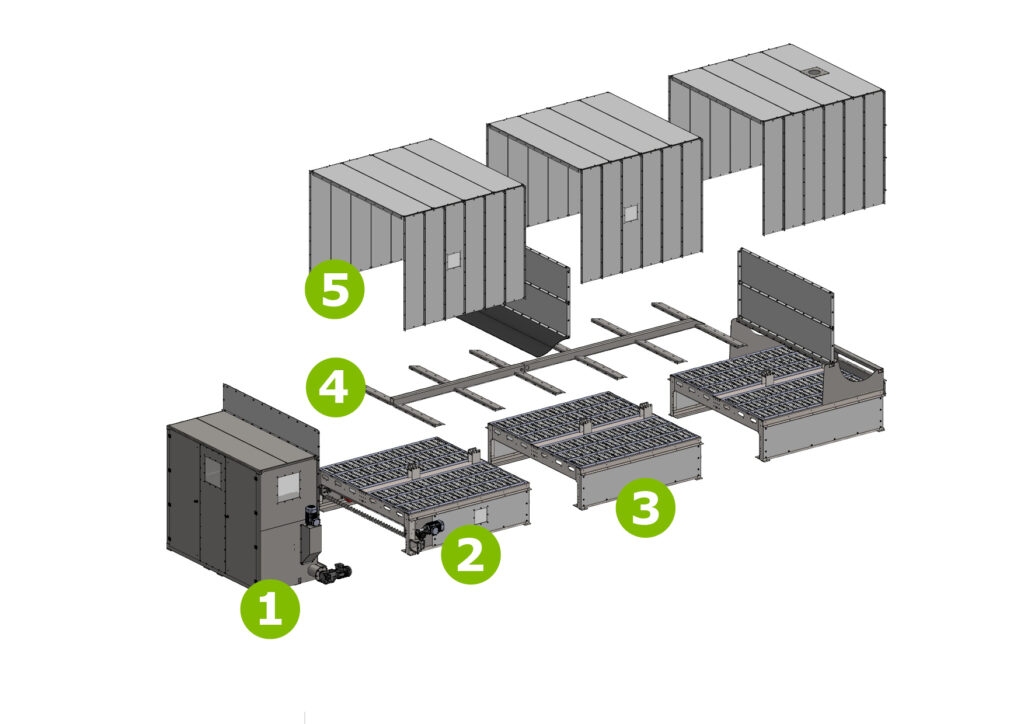

- 1. Abwurf Element
- 2. Technisches Grundelement
- 3. Trocknungselement
- 4. Schubstange
- 5. Haubenelemente
Im Technischen Grundelement sind die Kernkomponenten und die Steuerungstechnik enthalten. Die Steuerungstechnik ist im Schaltschrank der Holzgas KWK Anlage oder in einem externen Schaltschrank möglich.
- Hydrauliktechnik für Schubboden
- Gebläse und Heizregister (direkt am Trockner geflanscht)
- Feinanteil Kratzboden
- Steuerungstechnik
- Schnecken und Fördertechnik (projektspezifisch)
- Schwingsieb für Überkorn Abscheidung (optional)
- Überkorn Zerkleinerung (optional)
Hackschnitzel Trocknungsanlage

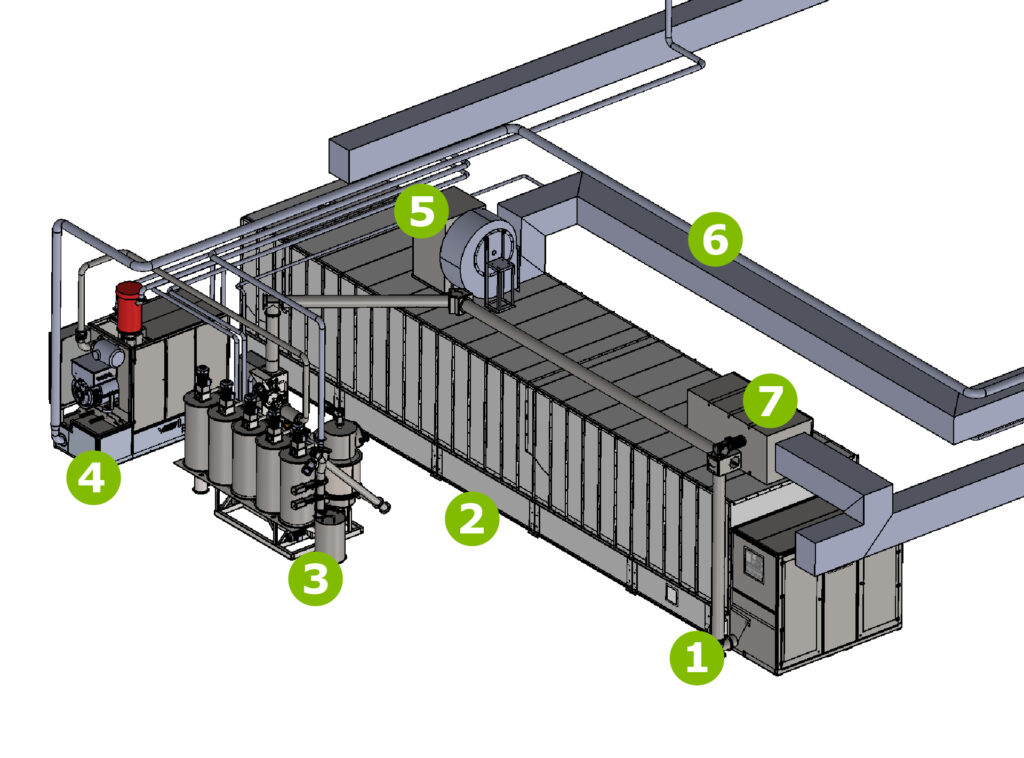

Schema
- 1. Hackgut Förderschnecken
- 2. Trocknungsanlage
- 3. Gleichstromvergaser
- 4. Blockheizkraftwerk
- 5. Gebläse und Abluft Ansaugkasten
- 6. Luftkanäle
- 7. Heizregister Grundkasten
